Bauart

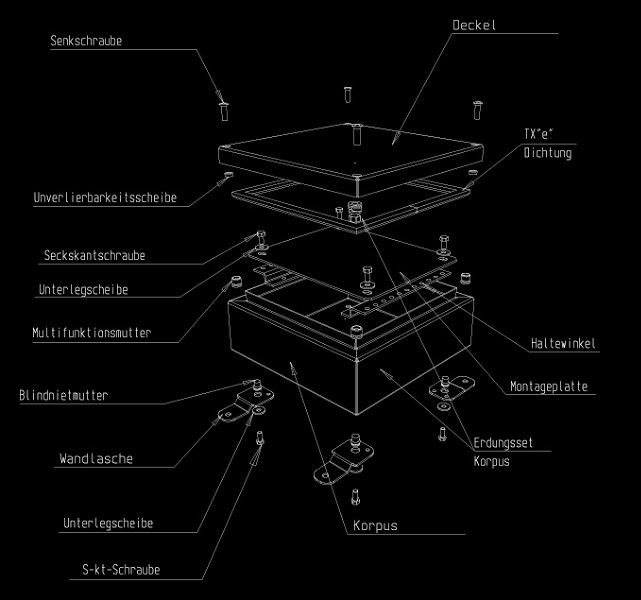

• Gehäusegeometrie, Zusammenspiel zwischen Korpus, Deckel und Dichtungssystem
• Aufgeschweißte Multifunktionsmuttern mit Selbstzentrierungssystem
• Individuelle Ausstattung



Schutzart IP69K

• sowohl mit patentierter Spalt 0 Technik, als auch mit patentierter Convex-Kantung
• Infos zu allen Schutzarten hier »


Material

• Edelstahl 1.4301, AISI 304
• Edelstahl 1.4404, AISI 316L (V4A)
• Edelstahl 1.4571, AISI 316Ti (V4A)


Materialstärke

• Die Materialstärke ist 1,25 mm
  BL-KK 101006 (HxBxT) 100x100x60mm / t=1,25mm
  BL-KK 406016 (HxBxT) 400x600x160mm / t=1,25mm

Temperaturbereiche

• -40˚C bis +120˚C

Prüfungen und Zertifikate

• Schutzartprüfung IP69
• PDF Download hier »

Konstruktionsmerkmale

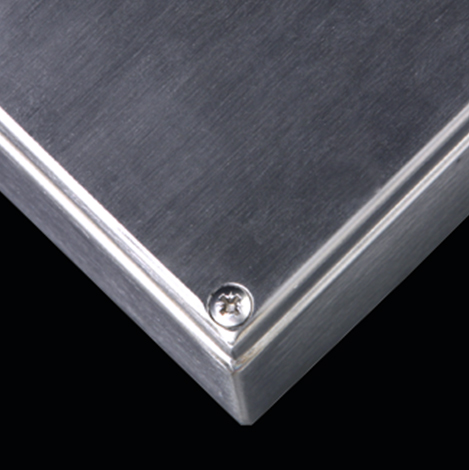

• Der Deckel liegt 2 mm nach innen versetzt auf dem Korpus auf
• IP 69K: Schutz gegen Eindringen von Wasser / Staub, Messerkantenabdichtung ohne Spalt zur Ablenkung des Strahls von der Dichtung, für alle Gehäusegrößen


Schließung

• Aufgeschweißte Multifunktionsmuttern, mit Selbstzentrierungssystem
• Verschraubung mit Senkschrauben und Kegeleinführung, welche außerhalb des Dichtungsraumes angebracht sind

• Zusätzliches Edelstahlscharnier
• Schließung erfolgt dennoch über die Verschraubung


 Wandbefestigung

• IP69: Gehäuse ohne Befestigungsbohrung

• Befestigung erfolgt über angeschweißte Wandlaschen mit Befestigungsbohrung (bitte bei Bestellung angeben)

Erdung gemäß VDE

• M6x12
• DIN EN 60439-1:1994


Dichtung

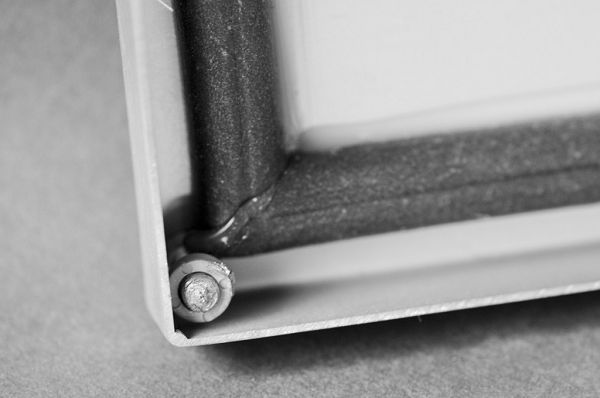

• Silikondichtung 8x12 mm

Montage/ Zubehör

• Angeschweißter Montagewinkel aus Edelstahl

Oberfläche

• Geschliffen Korn 240
